2025-05-13

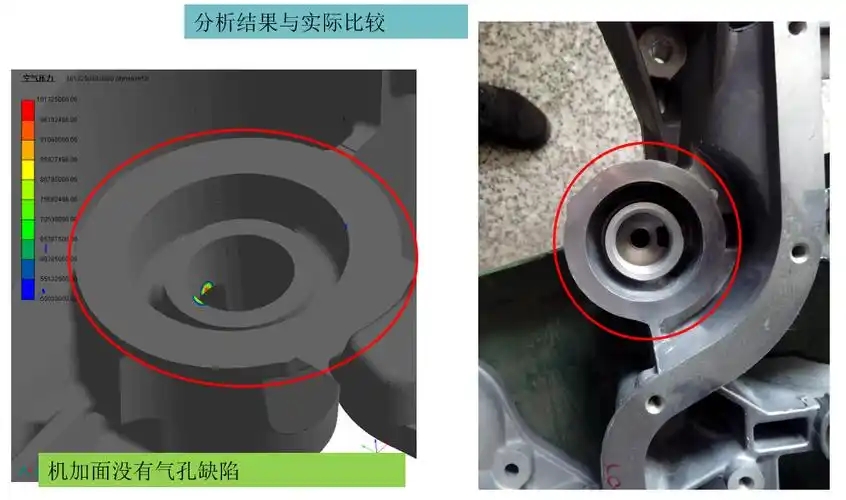

กฎทั่วไปที่มีผลต่ออัตราความพรุนของการหดตัวของการหล่อเหล็กดัด;
1. โมดูลัสของการหล่อเหล็กดัด- หากโมดูลัสการหล่อมากกว่า 2.5 มันเป็นเรื่องง่ายที่จะได้รับการคัดเลือกนักแสดงที่ไร้เดียงสา อย่างไรก็ตามผู้เชี่ยวชาญบางคนสงสัยเกี่ยวกับขีด จำกัด นี้ โดยทั่วไปแล้วการหล่อแบบหนาสามารถหล่อได้อย่างง่ายดายโดยไม่ต้องมีความพรุนเนื่องจากการขยายตัวของกราไฟท์ ณ จุดนี้คาร์บอนที่เทียบเท่าไม่ควรเกิน 4.5% เพื่อหลีกเลี่ยงกราไฟท์ลอย การหล่อที่ดีกับฮอตสปอตที่แยกย้ายกันไปมีแนวโน้มที่จะหดตัวเป็นรูพรุนซึ่งสามารถแก้ไขได้ผ่านการระบายความร้อนที่เข้มข้นทรายโครโมโซมหรือแรงขึ้นภายในที่แปลเป็นภาษาท้องถิ่น ควรให้ความสนใจเป็นพิเศษกับการให้อาหารและการหดตัวของระบบ Riser โดยทั่วไปควรใช้ตัวยกร้อนเมื่อใดก็ตามที่เป็นไปได้เพื่อหลีกเลี่ยงการเพิ่มความเย็น
2. ความสนใจที่เหมาะสมกับความแข็งแกร่งของกล่องทรายและความแข็งของแม่พิมพ์ทราย การตั้งค่าไม่ควรเต็มเกินไปในแง่ของความแข็งแกร่งของกล่องทรายและความหนาแน่นของแม่พิมพ์ทราย
3. ความสมเหตุสมผลของการออกแบบเทและการออกแบบ มันจะดีกว่าที่จะใช้ตัวยกร้อนและการระบายความร้อนที่เข้มข้นเนื่องจากเครื่องเพิ่มความเย็นมีผลการให้อาหารไม่ดี
4. อัตราการระบายความร้อนของแม่พิมพ์
5. การเลือกอุณหภูมิและความเร็วที่เหมาะสม สำหรับการหล่อหนาบางอย่างการเพิ่มอุณหภูมิการเทอย่างเหมาะสมและการขยายความเร็วการเทสามารถแก้ปัญหาการหดตัวได้ นอกจากนี้ยังช่วยในการลอยออกจากตะกรันออกซิไดซ์ทุติยภูมิจากการหล่อเพิ่มการปฏิบัติตามการตรวจจับข้อบกพร่อง
6. การเลือกองค์ประกอบทางเคมีอย่างสมเหตุสมผลและรักษาแมกนีเซียมตกค้างที่เหมาะสมและปริมาณโลกหายาก
7. ภายใต้เงื่อนไขการระบายความร้อนของแม่พิมพ์ทรายการพยายามหาทรงกลมกราไฟท์มากขึ้นนั้นเป็นประโยชน์ในการลดความพรุนการหดตัวและการปรับปรุงคุณสมบัติเชิงกล
8. เพื่อให้ได้วัตถุดิบที่ดีขึ้นและคุณภาพโลหะที่ดีของเหล็กหลอมเหลวควรให้ความสนใจเป็นพิเศษเพื่อไม่ให้เหล็กหลอมเหลวอยู่ที่อุณหภูมิสูงนานเกินไปก่อนที่จะเท ควรทำก่อนการรักษาก่อนที่จะเทเพื่อเพิ่มนิวเคลียสกราไฟท์ในเหล็กหลอมเหลวซึ่งสามารถเพิ่มจำนวนทรงกลมกราไฟท์และลดความพรุนหดตัว
