อะไรทำให้จุดยึดแรงดึงหลังเชื่อถือได้สำหรับโครงการคอนกรีตช่วงยาว

โครงร่างบทความ

บทความนี้เริ่มต้นด้วยฟังก์ชันการใช้งานจริงของ Post Tension Anchorage จากนั้นจึงเข้าสู่ข้อกังวลทั่วไปของผู้ซื้อ รวมถึงความพอดี ความแข็งแรง การเลือกใช้วัสดุ ความสะดวกในการติดตั้ง และความเข้ากันได้ของระบบ นอกจากนี้ยังอธิบายความแตกต่างระหว่างการต่อแรงดึงภายหลังแบบผูกมัดและไม่ผูกมัด แสดงรายการเช็คจัดซื้อที่สำคัญ และตอบคำถามทั่วไปจากผู้รับเหมาและผู้ซื้อด้านวิศวกรรม

• ทำความเข้าใจบทบาทของการทอดสมอในโครงสร้างคอนกรีตอัดแรง
• การระบุความเสี่ยงที่ซ่อนอยู่ซึ่งเกิดจากชิ้นส่วนพุกที่อ่อนแอหรือไม่ตรงกัน
• การตรวจสอบส่วนประกอบทั่วไป เช่น หัวพุก ลิ่ม แผ่นแบริ่ง ท่อ และอุปกรณ์เสริมแรง
• การเปรียบเทียบการใช้งานหลังแรงดึงแบบยึดติดและไม่ยึดติด
• การเลือกซัพพลายเออร์ที่เข้าใจข้อกำหนดในการหล่อ การตัดเฉือน การตรวจสอบคุณภาพ และการส่งออก

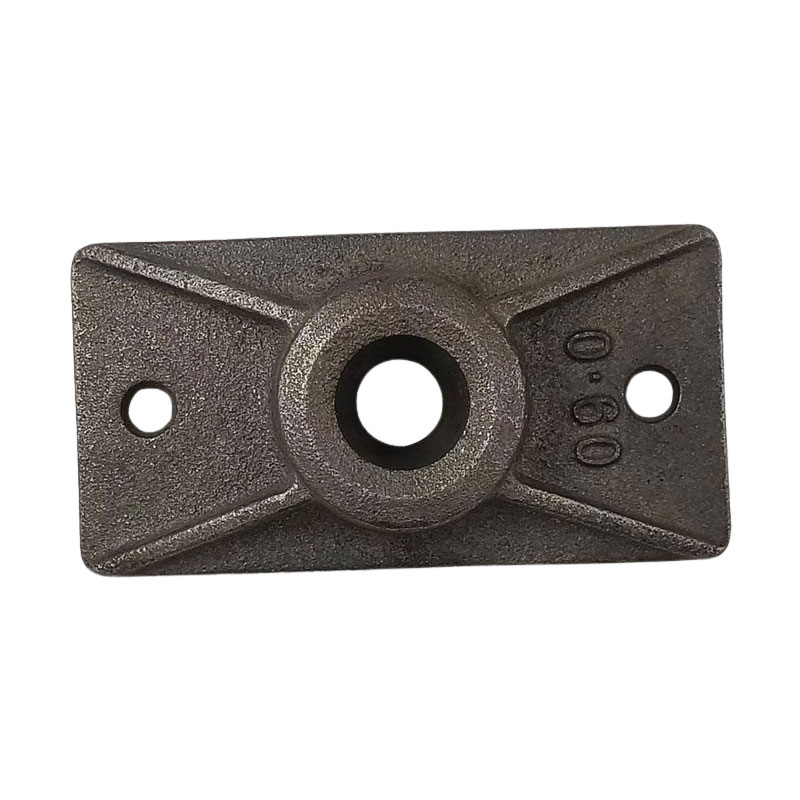

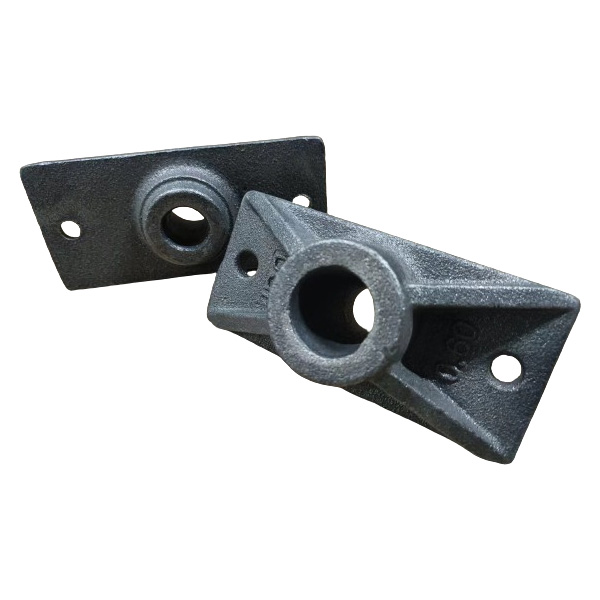

โพสต์ความตึงเครียดแองเคอเรจ ในการใช้งานจริงในการก่อสร้างคืออะไร?

โพสต์ความตึงเครียดแองเคอเรจ เป็นระบบกลไกที่ใช้ในการล็อคและถ่ายเทแรงอัดแรงจากเหล็กเส้นที่มีความแข็งแรงสูงมาสู่โครงสร้างคอนกรีต หลังจากที่คอนกรีตมีกำลังตามที่ต้องการแล้ว กล่าวง่ายๆ ก็คือ มันเป็นส่วนหนึ่งของระบบหลังแรงดึงที่ช่วยรักษาแรงเอ็นตามที่วิศวกรออกแบบไว้

ในโครงสร้างโพสต์แรงดึง เส้นเหล็กจะถูกวางไว้ภายในท่อหรือเปลือกก่อนหรือระหว่างการหล่อคอนกรีต หลังจากที่คอนกรีตแข็งตัว แม่แรงไฮดรอลิกจะยืดเกลียวตามแรงที่กำหนด จากนั้นจุดยึดจะจับเกลียวและถ่ายเทแรงนี้เข้าไปในคอนกรีตผ่านหัวพุก เวดจ์ แผ่นแบริ่ง และการเสริมแรงโดยรอบ หากไม่มีระบบจุดยึดที่เชื่อถือได้ ประโยชน์ของการต่อแรงดึงจะไม่เกิดขึ้นจริงอย่างเต็มที่

สำหรับผู้ซื้อ นี่หมายความว่า Post Tension Anchorage ไม่ใช่แค่อุปกรณ์เสริมขนาดเล็กเท่านั้น ส่งผลโดยตรงต่อการถ่ายโอนน้ำหนัก การควบคุมการแตกร้าว การควบคุมการโก่งตัว ประสิทธิภาพช่วงยาว และความปลอดภัยของการก่อสร้าง ดาดฟ้าสะพาน โครงสร้างที่จอดรถ แผ่นพื้น คาน ส่วนอุโมงค์ หรือชิ้นส่วนสำเร็จรูปอาจดูแข็งแกร่งเมื่อมองจากภายนอก แต่คุณภาพของระบบจุดยึดจะกำหนดว่าแรงอัดภายในยังคงเชื่อถือได้เมื่อเวลาผ่านไปหรือไม่

ระบบ Anchorage ที่ไม่ดีสร้างปัญหาอะไร?

ผู้ซื้องานก่อสร้างหลายรายค้นพบปัญหาการยึดเกาะหลังจากวัสดุมาถึงที่ไซต์งานเท่านั้น เมื่อถึงเวลานั้น กำหนดการของโครงการก็อยู่ภายใต้ความกดดันแล้ว ความไม่ตรงกันในมิติเล็กๆ อาจทำให้งานเครียดล่าช้าได้ การหล่อที่อ่อนแอสามารถสร้างข้อกังวลด้านความปลอดภัยได้ เบาะนั่งแบบลิ่มที่ตัดเฉือนไม่ดีอาจส่งผลต่อการจับยึดเกลียว สิ่งเหล่านี้ไม่ใช่ความไม่สะดวกเล็กๆ น้อยๆ เมื่อเครน พนักงาน ทีมงานคอนกรีต และทีมตรวจสอบกำลังรออยู่

ปัญหาที่พบบ่อยที่สุด ได้แก่ ขนาดที่ไม่สอดคล้องกัน พื้นผิวการหล่อที่หยาบ การสวมลิ่มที่ไม่ดี การจับคู่ผลิตภัณฑ์ที่ไม่ชัดเจน การสื่อสารทางเทคนิคไม่เพียงพอ และคุณภาพของวัสดุที่ไม่แน่นอน ในงานหลังแรงดึงทุกส่วนต้องร่วมมือกัน หากเกลียว ลิ่ม หัวพุก แผ่นแบริ่ง ท่อ และแม่แรงเน้นไม่ตรงกัน การติดตั้งจะช้าลงและมีความเสี่ยงมากขึ้น

ซัพพลายเออร์ Post Tension Anchorage ที่เชื่อถือได้ควรช่วยลดความเสี่ยงเหล่านี้ก่อนเริ่มการผลิต ตัวอย่างเช่น Ningbo Supreme Machinery Co.,Ltd. ทำงานในการผลิตที่เกี่ยวข้องกับการหล่อและจัดหาผลิตภัณฑ์ยึดเหนี่ยวสำหรับการใช้งานในการก่อสร้างซึ่งการถ่ายเทน้ำหนักที่เชื่อถือได้และการติดตั้งจริงเป็นสิ่งสำคัญ สำหรับผู้ซื้อ ประสบการณ์นั้นมีความสำคัญเนื่องจากการผลิตจุดยึดไม่ได้เป็นเพียงการขายชิ้นส่วนมาตรฐานเท่านั้น เป็นการทำความเข้าใจว่าชิ้นส่วนมีพฤติกรรมอย่างไรภายในระบบแรงดึงหลังที่สมบูรณ์

ผู้ซื้อควรทำความเข้าใจองค์ประกอบใดบ้างก่อนสั่งซื้อ

ระบบ Post Tension Anchorage มักจะมีชิ้นส่วนที่ให้ความร่วมมือหลายส่วน การกำหนดค่าที่แน่นอนขึ้นอยู่กับว่าโครงการใช้การยึดแบบหลายเกลียวแบบยึดติด การยึดแบบแผ่นแบน การยึดแบบแบนแบบโค้ง หรือการยึดแบบเดี่ยวแบบไม่มีการเชื่อม อย่างไรก็ตาม หลักการทำงานขั้นพื้นฐานยังคงเหมือนเดิม นั่นคือ จับเกลียว ถ่ายเทแรง และยึดเอ็นให้แน่น

• หัวยึด:ส่วนประกอบรับแรงหลักที่รับเกลียวและลิ่ม
• ลิ่มสมอ:ส่วนจับยึดที่ล็อคเกลียว เหล็กกล้า หลังจากการเน้นย้ำ
• แผ่นแบริ่ง:ส่วนประกอบกระจายน้ำหนักที่ช่วยถ่ายเทแรงเข้าสู่คอนกรีต
• การเสริมแรงแบบเกลียว:การเสริมแรงใช้รอบๆ บริเวณจุดยึดเพื่อจัดการกับความเครียดจากการระเบิดเฉพาะจุด
• ท่อหรือฝัก:ช่องทางที่เป็นที่เก็บเอ็นและรองรับความต้องการของระบบที่ถูกผูกมัดหรือไม่มีการผูกมัด
• สแตรนด์พีซี:เส้นเอ็นเหล็กที่มีความแข็งแรงสูงซึ่งถูกเน้นเพื่อสร้างแรงอัดในคอนกรีต

เมื่อผู้ซื้อขอใบเสนอราคาควรหลีกเลี่ยงการส่งเฉพาะชื่อสินค้า “การยึดเสาแรงดึง” อาจหมายถึงรูปแบบผลิตภัณฑ์หลายรูปแบบ และแต่ละรูปแบบอาจต้องใช้ปริมาณเกลียว ขนาดพุก ขนาดท่อ และอุปกรณ์เสริมที่แตกต่างกัน การสอบถามที่ดีกว่า ได้แก่ เส้นผ่านศูนย์กลางเกลียว หมายเลขเกลียว ประเภทการใช้งาน การวาด (ถ้ามี) ปริมาณที่ต้องการ และกำหนดการโครงการ

สิ่งที่ควรตรวจสอบก่อนเลือก โพสต์ความตึงเครียดแองเคอเรจ

การเลือก Post Tension Anchorage ไม่ได้เกี่ยวกับการเลือกชิ้นส่วนที่ถูกที่สุดจากแค็ตตาล็อก เป็นเรื่องเกี่ยวกับการจับคู่จุดยึดกับสภาพการทำงานที่แท้จริงของโครงสร้าง ผลิตภัณฑ์ที่ทำงานได้ดีในโครงการแผ่นคอนกรีตแผ่นเดียวอาจไม่ใช่ตัวเลือกที่ดีที่สุดสำหรับสะพาน ชิ้นส่วนโค้ง คานถ่ายโอน หรือชิ้นส่วนสำเร็จรูป

ผู้ซื้อควรเริ่มต้นด้วยข้อกำหนดการออกแบบ การยึดจะต้องเหมาะสมกับรูปแบบเส้นเอ็น วิธีการเน้นย้ำ ความแข็งแรงของคอนกรีต ประเภทของท่อ และพื้นที่ติดตั้งที่มีอยู่ สำหรับการก่อสร้างพื้นเรียบ การออกแบบจุดยึดขนาดกะทัดรัดอาจช่วยประหยัดพื้นที่และปรับปรุงประสิทธิภาพการติดตั้ง สำหรับโครงการสะพานและโครงสร้างพื้นฐาน ความสามารถในการรับน้ำหนัก ความทนทาน และการรักษากำลังในระยะยาวมักมีความสำคัญมากกว่า

กระบวนการจัดซื้อที่มีความรับผิดชอบยังคำนึงถึงเอกสารประกอบด้วย ผู้ซื้ออาจต้องการภาพวาด รูปถ่ายผลิตภัณฑ์ รายละเอียดการบรรจุ บันทึกการตรวจสอบ หรือการยืนยันตัวอย่าง สำหรับโครงการส่งออก บรรจุภัณฑ์จะต้องปกป้องส่วนประกอบที่ยึดหนักในระหว่างการขนส่งทางไกล พื้นผิวที่มีรอยขีดข่วนอาจไม่ส่งผลกระทบต่อประสิทธิภาพของโครงสร้างเสมอไป แต่การบรรจุที่ไม่ดีอาจทำให้เกิดความสับสน ความกังวลเรื่องการกัดกร่อน และข้อร้องเรียนที่ไม่จำเป็นหลังการส่งมอบ

โครงการใดที่มักต้องใช้ โพสต์ความตึงเครียดแองเคอเรจ

โพสต์ความตึงเครียดแองเคอเรจ ใช้กันอย่างแพร่หลายในโครงสร้างคอนกรีตที่วิศวกรต้องการการควบคุมแรงดึง การโก่งตัว การแตกร้าว ความยาวช่วง หรือประสิทธิภาพของโครงสร้างได้ดีขึ้น ระบบช่วยให้คอนกรีตทำงานได้อย่างมีประสิทธิภาพมากขึ้นโดยการนำแรงอัดผ่านเส้นเอ็นเหล็กรับแรงดึง

ในการก่อสร้างอาคาร การดึงแรงดึงภายหลังสามารถช่วยสร้างแผ่นพื้นบางลง ช่วงที่ยาวขึ้น และโครงร่างคอลัมน์ที่ยืดหยุ่นมากขึ้น ซึ่งมีประโยชน์อย่างยิ่งในโครงสร้างที่จอดรถ อาคารพาณิชย์ พื้นสูง คานรับส่ง และแผ่นพื้นแท่น ในโครงสร้างพื้นฐาน การดึงแรงดึงภายหลังเป็นเรื่องปกติในสะพาน สะพานลอย อุโมงค์ โครงการรถไฟ โครงสร้างกันดิน และส่วนคอนกรีตสำเร็จรูป

• พื้นสะพานและคานสะพาน
• แผ่นพื้นอาคารพาณิชย์และระบบพื้นช่วงยาว
• โรงจอดรถและแผ่นพื้นยกระดับ
• คาน แผ่นผนัง และส่วนคอนกรีตสำเร็จรูป
• คานขนถ่ายและส่วนประกอบโครงสร้างรับน้ำหนักมาก
• วัสดุบุผิวอุโมงค์และโครงสร้างคอนกรีตพิเศษ
• ชิ้นส่วนคอนกรีตโค้งที่ต้องการโซลูชันการยึดแบบแบนหรือส่วนโค้ง

ข้อได้เปรียบที่สำคัญไม่ใช่แค่ความแข็งแกร่งเท่านั้น สำหรับผู้รับเหมา ค่ามักจะปรากฏในการควบคุมกำหนดเวลา ลดการสูญเสียวัสดุ ความลึกของโครงสร้างที่มีประสิทธิภาพมากขึ้น และการจัดการรอยแตกร้าวที่ดีขึ้น อย่างไรก็ตาม ประโยชน์เหล่านี้ขึ้นอยู่กับการติดตั้งที่ถูกต้องและประสิทธิภาพการยึดที่เชื่อถือได้เป็นอย่างมาก ระบบจุดยึดคุณภาพต่ำสามารถลดความได้เปรียบทางเศรษฐกิจของการออกแบบระบบรับแรงดึงทั้งหมดได้

อะไรทำให้ผู้ผลิตเชื่อถือได้มากขึ้น?

ผู้ผลิตที่เชื่อถือได้เข้าใจทั้งการผลิตและการใช้งาน Post Tension Anchorage ต้องการการหล่อที่สม่ำเสมอ การควบคุมเครื่องจักร ความแม่นยำของขนาดในทางปฏิบัติ และการจับคู่อย่างระมัดระวังกับเวดจ์และเกลียว ผู้ซื้อควรมองหาซัพพลายเออร์ที่สามารถพูดคุยเกี่ยวกับรายละเอียดทางเทคนิค แทนที่จะเสนอเพียงรายการราคาเท่านั้น

Ningbo Supreme Machinery Co.,Ltd. เชื่อมโยงกับการผลิตแบบหล่อและการยึดเหนี่ยว ซึ่งมีคุณค่าสำหรับผู้ซื้อที่ต้องการอุปทานที่มั่นคงและการสื่อสารผลิตภัณฑ์ที่เป็นประโยชน์ เนื่องจากส่วนประกอบพุกจำนวนมากอาศัยโครงสร้างแบบหล่อ ประสบการณ์ในการผลิตจึงส่งผลต่อคุณภาพพื้นผิว ความแข็งแกร่งที่สม่ำเสมอ และความน่าเชื่อถือในการส่งมอบ สำหรับโครงการก่อสร้างที่ความล่าช้ามีราคาแพง ความมั่นคงของซัพพลายเออร์จะกลายเป็นส่วนหนึ่งของมูลค่าผลิตภัณฑ์

ผู้ซื้อควรใส่ใจกับสัญญาณต่อไปนี้เมื่อประเมินซัพพลายเออร์:

• ซัพพลายเออร์สามารถอธิบายประเภทจุดยึดที่มีอยู่และการใช้งานที่เหมาะสมได้
• ซัพพลายเออร์จะสอบถามเส้นผ่านศูนย์กลางของเกลียว ปริมาณของเกลียว การใช้งานโครงการ และแบบร่างก่อนที่จะยืนยันรายละเอียด
• ซัพพลายเออร์เข้าใจการเลือกวัสดุหล่อและรูปทรงการยึดเหนี่ยว
• ซัพพลายเออร์สามารถจัดเตรียมรูปภาพผลิตภัณฑ์ ข้อมูลจำเพาะ และข้อมูลการบรรจุได้อย่างชัดเจน
• ซัพพลายเออร์สื่อสารเรื่องระยะเวลาการผลิตและการส่งมอบตามความเป็นจริง
• ซัพพลายเออร์หลีกเลี่ยงการกล่าวอ้างที่คลุมเครือและมุ่งเน้นไปที่การจับคู่โครงการเชิงปฏิบัติ

การตัดสินใจซื้อที่ดีที่สุดมักเกิดขึ้นก่อนทำการสั่งซื้อ เมื่อซัพพลายเออร์และผู้ซื้อชี้แจงความต้องการด้านเทคนิคตั้งแต่เนิ่นๆ ทั้งสองฝ่ายจะลดโอกาสที่จะเกิดแบบจำลองที่ไม่ถูกต้อง ส่วนประกอบที่ขาดหายไป ความล่าช้าในการติดตั้ง และต้นทุนที่เพิ่มขึ้นที่สามารถหลีกเลี่ยงได้

อะไรคือความแตกต่างระหว่างระบบที่ถูกผูกมัดและไม่ถูกผูกมัด?

ระบบโพสต์เทนชั่นแบบบอนด์และแบบไม่บอนด์ใช้วิธีการที่แตกต่างกันเพื่อปกป้องและถ่ายโอนประสิทธิภาพของเส้นเอ็น ตัวเลือกนี้ส่งผลต่อการกำหนดค่าจุดยึด ขั้นตอนการติดตั้ง การป้องกันการกัดกร่อน ข้อกำหนดในการตรวจสอบ และกลยุทธ์การบำรุงรักษาในระยะยาว

ไม่มีระบบใดจะดีขึ้นโดยอัตโนมัติในทุกกรณี ระบบที่ยึดติดมักถูกเลือกสำหรับโครงสร้างพื้นฐานและโครงสร้างหลักที่ต้องใช้การยึดเกาะเอ็นผ่านยาแนว ระบบที่ไม่มีการต่อเชื่อมมักถูกเลือกเมื่อความเร็วในการติดตั้ง ความยืดหยุ่น และประสิทธิภาพของแผ่นคอนกรีตมีความสำคัญ ตัวเลือกที่ถูกต้องขึ้นอยู่กับการออกแบบทางวิศวกรรม การปฏิบัติงานในการก่อสร้างในท้องถิ่น การสัมผัสต่อสิ่งแวดล้อม และข้อกำหนดในการตรวจสอบ

คำถามที่พบบ่อยเกี่ยวกับ โพสต์ความตึงเครียดแองเคอเรจ

ผู้ซื้อควรทำอย่างไรก่อนยืนยันคำสั่งซื้อ?

ก่อนที่จะยืนยันคำสั่งซื้อ ผู้ซื้อควรตรวจสอบระบบจุดยึดที่สมบูรณ์ แทนที่จะตรวจสอบราคาต่อหน่วยเท่านั้น โพสต์เทนชั่นแองเคอเรจที่ถูกต้องควรตรงกับการออกแบบโครงสร้าง ขนาดของเกลียว วิธีการก่อสร้าง และกำหนดการของโครงการ ควรมาจากซัพพลายเออร์ที่สามารถสื่อสารได้อย่างชัดเจนและสนับสนุนการสั่งซื้อด้วยความรู้เกี่ยวกับผลิตภัณฑ์ที่เป็นประโยชน์

สำหรับผู้รับเหมาและทีมจัดซื้อ การจัดหาจุดยึดที่มั่นคงสามารถสร้างความแตกต่างระหว่างงานเน้นหนักที่ราบรื่นและความล่าช้าของสถานที่ซึ่งมีค่าใช้จ่ายสูง เมื่อเลือกผลิตภัณฑ์อย่างถูกต้อง การติดตั้งจะสามารถคาดเดาได้มากขึ้น การตรวจสอบจะง่ายขึ้น และโครงสร้างจะได้รับประโยชน์ตามเป้าหมายของการดึงแรงดึงภายหลัง
