การยึดพื้นคอนกรีตอัดแรงแบบโพสต์แรงดึงคืออะไร และเหตุใดจึงมีความสำคัญสำหรับโครงสร้างคอนกรีตสมัยใหม่

ปอการยึดแผ่นคอนกรีตอัดแรงแบบเซนต์แรงดึงมีบทบาทสำคัญในการก่อสร้างคอนกรีตเสริมเหล็กสมัยใหม่ ตั้งแต่อาคารพาณิชย์สูงไปจนถึงแผ่นพื้นแท่นสำหรับที่พักอาศัยและโครงสร้างที่จอดรถ ระบบแผ่นพื้นเรียบพึ่งพา ส่วนประกอบพุกที่เชื่อถือได้เพื่อถ่ายเทแรงอัดแรงเข้าสู่คอนกรีตได้อย่างปลอดภัย บทความนี้จะสำรวจเกี่ยวกับ หลักการทำงาน ความสำคัญของโครงสร้าง ส่วนประกอบของระบบ มาตรฐานทางเทคนิค กระบวนการติดตั้ง มาตรการควบคุมคุณภาพ และนวัตกรรมในอนาคตของระบบยึดแผ่นคอนกรีตอัดแรงหลังแรงดึง อีกทั้งยังเน้นย้ำถึงวิธีการเครื่องจักรสูงสุดนำเสนอโซลูชั่นการยึดเหนี่ยวประสิทธิภาพสูง ออกแบบมาเพื่อความคงทน ปลอดภัย และคุ้มค่า

สารบัญ

• 1. แองเคอเรจพื้นเรียบอัดแรงโพสต์แรงดึงคืออะไร?
• 2. เหตุใด Anchorage จึงมีความสำคัญในแผ่นคอนกรีตแบบ Post-Tensioned Flat Slabs
• 3. ส่วนประกอบหลักของระบบจุดยึดพื้นเรียบ
• 4. ระบบ PT Anchorage แบบผูกมัดกับ Unbonded
• 5. ข้อกำหนดทางเทคนิคและมาตรฐาน
• 6. กระบวนการติดตั้งและขั้นตอนการก่อสร้าง
• 7. ข้อกำหนดการควบคุมคุณภาพและการตรวจสอบ
• 8. ข้อดีของการใช้ระบบจุดยึดคุณภาพสูง
• 9. แนวโน้มในอนาคตของเทคโนโลยีจุดยึดหลังแรงดึง
• 10. คำถามที่พบบ่อย

1. แองเคอเรจพื้นเรียบอัดแรงโพสต์แรงดึงคืออะไร?

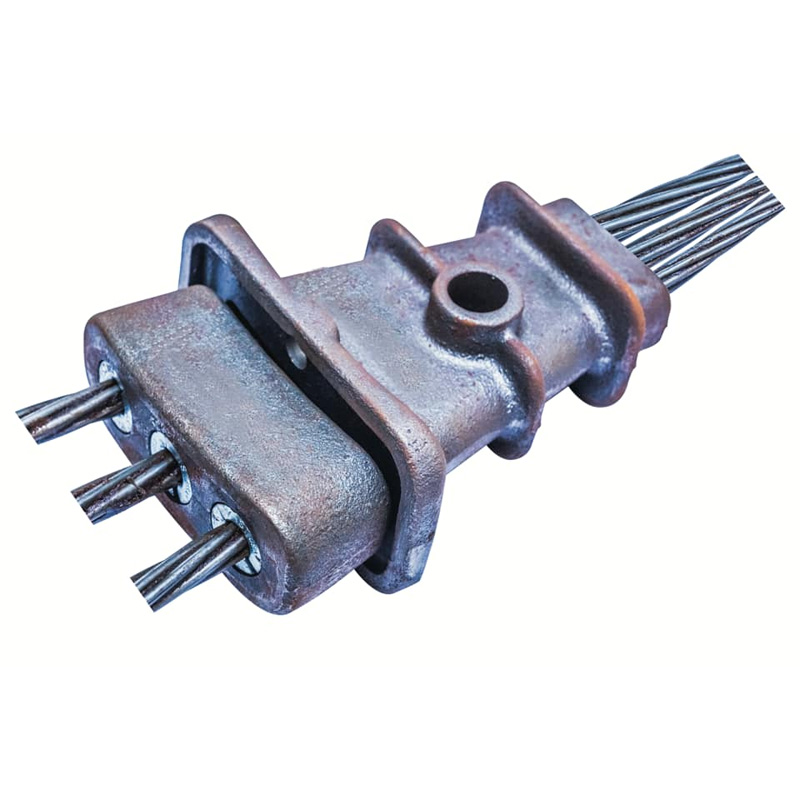

การยึดแผ่นคอนกรีตอัดแรงแบบโพสต์แรงตึงหมายถึงอุปกรณ์ทางกลที่ใช้ในการยึด เส้นเหล็กที่มีความแข็งแรงสูงในระบบแผ่นพื้นคอนกรีตรับแรงตึง โดยจะถ่ายเทแรงดึงจากเส้นเอ็นอัดแรงไปยังคอนกรีตโดยรอบ หลังจากปฏิบัติการเน้นย้ำเสร็จสิ้น

ในระบบแผ่นพื้นเรียบ (ไม่มีคาน) โดยทั่วไปการยึดสมอจะฝังอยู่ที่ขอบแผ่นพื้นหรือ ภายในกระเป๋าเน้น เมื่อเอ็นตึงโดยใช้แม่แรงไฮดรอลิก ให้ใส่เวดจ์เข้าไปด้านใน หัวพุกจับยึดเกลียวอย่างถาวร ล็อคแรงเข้ากับคอนกรีต

2. เหตุใด Anchorage จึงมีความสำคัญในแผ่นคอนกรีตแบบ Post-Tensioned Flat Slabs

แองเคอเรจเป็นองค์ประกอบการถ่ายเทแรงขั้นสุดท้ายในระบบอัดแรง หากการยึดล้มเหลว ความสมบูรณ์ของโครงสร้างของแผ่นพื้นทั้งหมดอาจถูกทำลาย

ฟังก์ชั่นโครงสร้างที่สำคัญ

• ถ่ายเทแรงอัดลงในคอนกรีตอย่างปลอดภัย
• ป้องกันการเลื่อนหลุดของเกลียวหลังการตึง
• กระจายความเครียดที่เข้มข้นอย่างเท่าเทียมกัน
• รับประกันความมั่นคงของโครงสร้างในระยะยาว

ในการก่อสร้างอาคารสูงสมัยใหม่ ระบบแผ่นพื้นเรียบจะช่วยลดความหนาของพื้นและเพิ่มขึ้น ความยืดหยุ่นทางสถาปัตยกรรม อย่างไรก็ตาม ขึ้นอยู่กับฮาร์ดแวร์ยึดที่เชื่อถือได้เป็นอย่างมาก เพื่อรักษาระยะขอบด้านความปลอดภัย

3. ส่วนประกอบหลักของระบบจุดยึดพื้นเรียบ

ชุดประกอบพุกหลังแรงดึงทั่วไปประกอบด้วย:

ที่เครื่องจักรสูงสุดส่วนประกอบที่ยึดถูกผลิตขึ้นโดยใช้ เหล็กโลหะผสมคุณภาพสูงและผ่านการตัดเฉือนที่มีความแม่นยำและการควบคุมคุณภาพอย่างเข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพการนั่งแบบลิ่มที่สม่ำเสมอ

4. ระบบ PT Anchorage แบบผูกมัดกับ Unbonded

ระบบที่ไม่มีการผูกมัด

• ทั่วไปในการสร้างแผ่นพื้นเรียบ
• ใช้สายเดี่ยวเคลือบจาระบีและหุ้มเปลือก
• จุดยึดตั้งอยู่ที่ขอบแผ่นคอนกรีต

ระบบผูกมัด

• พบได้ทั่วไปในสะพานและโครงสร้างหนัก
• ท่อยาแนวหลังจากการเน้นย้ำ
• ให้ความซ้ำซ้อนที่สูงขึ้น

ทางเลือกขึ้นอยู่กับข้อกำหนดการออกแบบโครงสร้าง เงื่อนไขการรับน้ำหนัก และข้อควรพิจารณาในการบำรุงรักษา

5. ข้อกำหนดทางเทคนิคและมาตรฐาน

ระบบพุกคุณภาพสูงจะต้องเป็นไปตามมาตรฐานสากล เช่น:

• ETAG 013 (แนวทางการอนุมัติทางเทคนิคของยุโรป)
• ASTM A416 (เกลียวเหล็กอัดแรง)
• ACI 318 (ข้อกำหนดรหัสอาคารสำหรับคอนกรีตโครงสร้าง)

พารามิเตอร์ทางเทคนิคที่สำคัญ ได้แก่ :

6. กระบวนการติดตั้งและขั้นตอนการก่อสร้าง

1. ติดตั้งท่อเอ็นและเสริมแรง
2. วางตำแหน่งหัวพุกและแผ่นลูกปืน
3. เทและบ่มคอนกรีต
4. ใส่แม่แรงไฮดรอลิกและเกลียวปรับความตึง
5. ล็อคเวดจ์เข้ากับหัวพุก
6. ตัดเกลียวส่วนเกินและปิดช่องกระเป๋า

การติดตั้งที่เหมาะสมช่วยให้มั่นใจได้ถึงการถ่ายโอนโหลดที่ถูกต้องและความทนทานในระยะยาว

7. ข้อกำหนดการควบคุมคุณภาพและการตรวจสอบ

• การตรวจสอบความทนทานต่อมิติ
• การทดสอบความแข็งและแรงดึง
• การตรวจสอบการทดสอบโหลดแบบคงที่
• การประเมินความต้านทานการกัดกร่อน
• การทดสอบแบบไม่ทำลาย (NDT)

ผู้ผลิตที่มีชื่อเสียงเช่นเครื่องจักรสูงสุดดำเนินการเต็มรอบ การตรวจสอบก่อนจัดส่งเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดและปลอดภัย

8. ข้อดีของการใช้ระบบจุดยึดคุณภาพสูง

• ปรับปรุงความสามารถในการรับน้ำหนักของแผ่นพื้น
• ความหนาของคอนกรีตลดลง
• ลดการใช้วัสดุ
• ปรับปรุงการควบคุมการแตกร้าว
• อายุการใช้งานยาวนานขึ้น

การลงทุนในฮาร์ดแวร์จุดยึดที่เชื่อถือได้ช่วยลดความเสี่ยงด้านโครงสร้างและต้นทุนตลอดอายุการใช้งานได้อย่างมาก

9. แนวโน้มในอนาคตของเทคโนโลยีจุดยึดหลังแรงดึง

อุตสาหกรรมกำลังมุ่งสู่:

• สารเคลือบป้องกันการกัดกร่อน
• ระบบจุดยึดติดตามอัจฉริยะ
• การออกแบบรูปทรงลิ่มที่มีประสิทธิภาพสูง
• วิธีการผลิตที่ยั่งยืนต่อสิ่งแวดล้อม

นวัตกรรมอย่างต่อเนื่องทำให้มั่นใจได้ว่าระบบแผ่นพื้นเรียบยังคงแข่งขันได้ในการก่อสร้างที่ยั่งยืน

10. คำถามที่พบบ่อย

คำถามที่ 1: แผ่นพื้นเรียบและแผ่นพื้นคานในระบบ PT แตกต่างกันอย่างไร?

แผ่นพื้นเรียบช่วยลดคาน ลดความลึกของโครงสร้าง และเพิ่มความยืดหยุ่นทางสถาปัตยกรรม

คำถามที่ 2: ระบบ PT Anchorage มีอายุการใช้งานนานเท่าใด

ด้วยการติดตั้งที่เหมาะสมและการป้องกันการกัดกร่อน ทำให้โครงสร้างมีอายุการใช้งานยาวนาน

คำถามที่ 3: ระบบพุกสามารถนำกลับมาใช้ซ้ำได้หรือไม่

ไม่ ส่วนประกอบจุดยึด PT ได้รับการออกแบบเพื่อใช้ในโครงสร้างถาวร

คำถามที่ 4: เหตุใดความแข็งของลิ่มจึงมีความสำคัญ

ความแข็งที่เหมาะสมช่วยให้จับยึดเกลียวได้แน่นหนาโดยไม่ลื่นหลุด

บทสรุป

การยึดแผ่นคอนกรีตอัดแรงแบบโพสต์แรงตึงเป็นกระดูกสันหลังของคอนกรีตอัดแรงสมัยใหม่ ระบบแผ่นพื้นคอนกรีต ตั้งแต่ประสิทธิภาพด้านความปลอดภัยและโครงสร้างไปจนถึงประสิทธิภาพทางเศรษฐกิจ ฮาร์ดแวร์พุกคุณภาพสูงช่วยให้มั่นใจได้ถึงการถ่ายโอนโหลดที่เหมาะสมและความทนทานในระยะยาว

หากคุณกำลังมองหาโซลูชันพุกที่เชื่อถือได้และออกแบบอย่างแม่นยำสำหรับคุณ โครงการต่อไปเครื่องจักรสูงสุดนำเสนอการผลิตแบบมืออาชีพ การควบคุมคุณภาพอย่างเข้มงวด และความสามารถในการจัดหาทั่วโลก

ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันการยึดพื้นเรียบอัดแรงตึงหลังของเรา และรับใบเสนอราคาที่กำหนดเองสำหรับโครงการของคุณ
