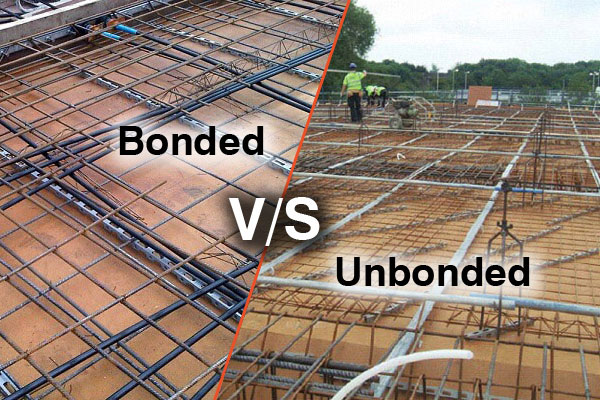

ความแตกต่างระหว่างระบบโพสต์แรงดึงที่ไม่มีการผูกมัดและแบบผูกมัด

นี่คือความแตกต่างที่สำคัญสำหรับโพสต์ความตึงเครียดการออกแบบและการก่อสร้าง (PT) - PT แบบผูกมัดอาศัยยาแนวเพื่อยึดเส้นเอ็นกับคอนกรีตอย่างถาวร ในขณะที่ PT ที่ไม่มีการผูกมัดจะใช้เส้นเอ็นจาระบีในปลอกพลาสติกเพื่อแยกเส้นเอ็นออกจากคอนกรีต ด้านล่างนี้คือรายละเอียดโดยละเอียดเกี่ยวกับความแตกต่าง โดยจัดเรียงตามคำจำกัดความหลัก ส่วนประกอบ การติดตั้ง ประสิทธิภาพ แอปพลิเคชัน และข้อดี/ข้อเสีย

คำจำกัดความหลัก

ระบบโพสต์แรงดึงแบบผูกมัด: เส้น/สายเคเบิลที่มีความแข็งแรงสูงถูกวางไว้ภายในท่อเหล็กหรือพลาสติกภายในคอนกรีต หลังจากปรับแรงตึงและยึดแล้ว ท่อจะถูกอัดแน่นด้วยยาแนวซีเมนต์ ยาแนวจะเชื่อมเอ็นเข้ากับคอนกรีต ทำให้เอ็นและคอนกรีตทำหน้าที่เป็นองค์ประกอบโครงสร้างคอมโพสิตชิ้นเดียว

ระบบโพสต์เทนชั่นนิ่งแบบไม่มีพันธะ: เส้นเอ็นได้รับการอัดจาระบีไว้แล้ว (ป้องกันการกัดกร่อน) และห่อหุ้มด้วยเปลือกพลาสติกอัดขึ้นรูป (HDPE/PP) ที่โรงงาน ไม่มีการอัดฉีดหลังจากการรับแรงตึง เส้นเอ็นสามารถเคลื่อนที่สัมพันธ์กับคอนกรีต (ถูกจำกัดด้วยพุกและอุปกรณ์ปลาย) ทำหน้าที่เป็นองค์ประกอบแรงดึงโดยตรงที่ใช้การบีบอัดล่วงหน้าผ่านพุกเพียงอย่างเดียว

ประสิทธิภาพของโครงสร้างและความแตกต่างของพฤติกรรม

กลไกการถ่ายโอนแรง:

ทัณฑ์ ปตท: แรงของเส้นเอ็นจะถ่ายโอนไปยังคอนกรีตผ่านทางยาแนว-คอนกรีต และยาแนว-เส้นเอ็นตลอดความยาวของเส้นเอ็นทั้งหมด บวกกับการถ่ายโอนแรงยึดเหนี่ยว การกระจายการบีบอัดล่วงหน้าจะค่อยเป็นค่อยไปตลอดช่วง

ปตท. ไร้พันธะ: แรงเอ็นจะถ่ายเทที่จุดยึดเท่านั้น (ไม่มีแรงยึดเกาะตามเส้นเอ็น) การบีบอัดล่วงหน้าจะใช้เป็นแรงรวมตัวที่โซนพุก โดยมีการไล่ระดับการบีบอัดล่วงหน้าเชิงเส้นตลอดช่วง การควบคุมการแตกร้าวและความเหนียว:Bonded PT:

การควบคุมการแคร็กที่ดีขึ้นที่โหลดบริการ เส้นเอ็นถูกล็อคไว้กับคอนกรีต ดังนั้นรอยแตกร้าวจึงแพร่กระจายช้าลง ความเหนียวที่สูงขึ้นภายใต้การรับน้ำหนักสูงสุด (เส้นเอ็นและพันธะต้านทานความล้มเหลว) PT แบบไม่มีพันธะ: เส้นเอ็นสามารถลื่นเมื่อเทียบกับคอนกรีต รอยแตกอาจเปิดออกได้ง่ายขึ้นภายใต้การโอเวอร์โหลด ความเหนียวที่ต่ำกว่า (ความล้มเหลวจะเปราะมากขึ้นหากพุกลื่นหรือเส้นเอ็นแตก) ผลกระทบจากการคืบและการหดตัว: PT แบบผูกมัด: เส้นเอ็นถูกจำกัดด้วยคอนกรีต ดังนั้นการคืบและการหดตัวทำให้สูญเสียแรงอัด (เส้นเอ็นจะสั้นลงด้วยคอนกรีต) PT ที่ไม่มีการยึดเกาะ: เส้นเอ็นสามารถเคลื่อนที่ได้อย่างอิสระ ดังนั้นการคืบและการหดตัวทำให้เกิดการสูญเสียแรงอัดที่มากขึ้น (คอนกรีตจะสั้นลงอย่างอิสระ และแรงตึงของเส้นเอ็นจะลดลงมากขึ้น) เว้นแต่จะได้รับการชดเชยด้วย แรงตึงมากเกินไป ความต้านทานต่อความเมื่อยล้า: PT แบบผูกมัด: ความต้านทานต่อความล้าที่สูงขึ้น - พันธะจะกระจายโหลดแบบไซคลิกไปตามเส้นเอ็น ช่วยลดความเข้มข้นของความเครียดที่จุดยึด PT แบบไม่มีพันธะ: ความต้านทานต่อความเมื่อยล้าที่ต่ำกว่า - โหลดแบบไซคลิกทั้งหมดจะกระจุกตัวอยู่ที่จุดยึดและส่วนต่อประสานแบบลิ่ม

การใช้งานทั่วไป

ทัณฑ์ ปตท: สะพานช่วงยาว อาคารอุตสาหกรรมหนัก โรงจอดรถที่มีภาระความเมื่อยล้าสูง คานคอนกรีตสำเร็จรูป และโครงสร้างในสภาพแวดล้อมที่รุนแรง (พื้นที่ชายฝั่ง—ยาแนวให้การป้องกันการกัดกร่อนเป็นพิเศษ)

ปตท. ไร้พันธะ: แผ่นพื้นที่อยู่อาศัย แผ่นพื้นเชิงพาณิชย์ โครงสร้างผนังบาง แผงสำเร็จรูป และโครงการที่ให้ความสำคัญกับการก่อสร้างที่รวดเร็ว (ไม่มีการอัดฉีด=กำหนดเวลาที่สั้นกว่า)
